Cuáles son las partes de un motor eléctrico de inducción y su función principal

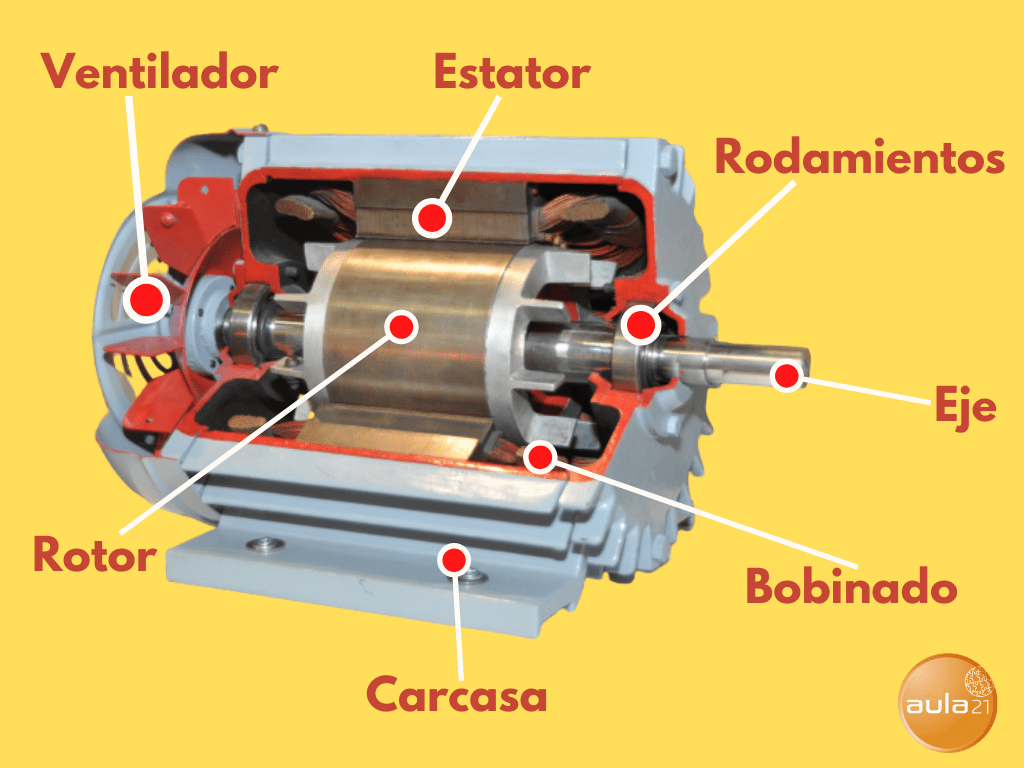

Partes principales de un motor eléctrico de inducción

Los partes de un motor electrico de induccion son fundamentales para su funcionamiento eficiente y confiable. Este tipo de motor convierte la energía eléctrica en energía mecánica mediante el principio de inducción electromagnética, donde las corrientes alternas generan campos magnéticos que inducen movimiento en una parte móvil del sistema. Las componentes principales se dividen en dos grandes grupos: partes fijas y partes móviles.

En primer lugar, encontramos el estator, que es la parte estática del motor. Su función principal es generar un campo magnético rotativo al recibir corriente alterna a través de sus devanados. Este campo magnético interactúa con el rotor, creando las condiciones necesarias para que este último gire. El estator está compuesto por un núcleo laminado, diseñado para minimizar pérdidas por histeresis y efecto Joule, y por bobinas o devanados dispuestos estratégicamente.

Por otro lado, tenemos el rotor, que es la parte móvil del motor. Este componente puede adoptar diferentes configuraciones dependiendo del diseño del motor, pero las más comunes son los rotores de jaula de ardilla y los rotores bobinados. En ambos casos, el rotor induce corrientes eléctricas debido a los cambios en el campo magnético producido por el estator, lo que genera fuerzas electromagnéticas responsables del torque mecánico.

Además de estas partes principales, existen otros elementos secundarios pero igualmente importantes como los cojinetes, el armazón o carcasa, y el ventilador. Estos componentes auxiliares garantizan que el motor funcione sin problemas durante largos periodos de tiempo, proporcionando soporte estructural, reduciendo fricciones y manteniendo temperaturas adecuadas.

Detalles adicionales sobre las partes principales

Cada una de las partes mencionadas tiene características específicas que contribuyen al rendimiento global del motor. Por ejemplo, el estator no solo genera el campo magnético, sino que también debe estar diseñado para resistir altas temperaturas y vibraciones. Del mismo modo, el rotor debe ser robusto y ligero para permitir una rápida respuesta dinámica. Juntos, estos componentes trabajan en armonía para convertir la energía eléctrica en movimiento mecánico.

Función del estator

El estator es una de las piezas centrales entre las partes de un motor electrico de induccion. Su rol principal es generar un campo magnético rotativo que interactúa con el rotor para inducir corrientes eléctricas y producir torque. Este campo magnético se crea cuando la corriente alterna fluye a través de los devanados del estator, formando bucles cerrados de líneas de flujo magnético.

Para entender mejor su función, debemos analizar su composición interna. El estator está formado por un núcleo laminado hecho de acero silicio, un material conocido por sus propiedades magnéticas excepcionales. Estas láminas están apiladas unas sobre otras para minimizar las pérdidas por efecto eddy-current, que ocurren cuando la corriente alterna circula por conductores metálicos. Además, los devanados o bobinas de cobre o aluminio se enrollan alrededor del núcleo laminado en patrones específicos para crear polos magnéticos.

El número de polos en el estator determina la velocidad síncrona del motor, que es la velocidad teórica a la que giraría el campo magnético si no hubiera ninguna carga conectada. Esta relación entre los polos y la frecuencia de la fuente eléctrica es crucial para calcular la velocidad nominal del motor. Por ejemplo, un motor con cuatro polos operará a mitad de la velocidad de un motor con dos polos, siempre que ambas máquinas utilicen la misma frecuencia de alimentación.

Importancia del diseño del estator

El diseño del estator es extremadamente importante porque afecta directamente la eficiencia y el rendimiento del motor. Un mal diseño podría provocar pérdidas innecesarias de energía, aumentar las temperaturas internas y reducir la vida útil del equipo. Los ingenieros dedican mucho tiempo a optimizar tanto la geometría del núcleo laminado como la disposición de los devanados para maximizar la transferencia de energía y minimizar las pérdidas.

Además, el estator debe ser capaz de soportar condiciones adversas, como vibraciones mecánicas, variaciones térmicas y exposición a agentes externos. Esto requiere materiales resistentes y técnicas avanzadas de fabricación que garanticen su durabilidad en aplicaciones industriales.

Características del rotor

El rotor es otra de las principales partes de un motor electrico de induccion, encargado de transformar las corrientes inducidas en movimiento mecánico. A diferencia del estator, el rotor está diseñado para moverse libremente dentro del motor, girando alrededor de un eje central. Su estructura varía según el tipo de motor, pero en general consiste en barras conductoras de metal (como aluminio o cobre) incrustadas en un núcleo laminado.

Uno de los aspectos clave del rotor es su capacidad para inducir corrientes eléctricas cuando se encuentra expuesto a los cambios rápidos del campo magnético generado por el estator. Según la ley de Faraday, cualquier conductor que se mueva a través de un campo magnético experimentará una fuerza electromotriz que genera corrientes circulantes. Estas corrientes, conocidas como corrientes inducidas, producen su propio campo magnético opuesto al original, lo que resulta en una interacción que impulsa el movimiento del rotor.

El diseño del rotor debe equilibrar varias consideraciones técnicas. Por un lado, debe ser suficientemente pesado para mantener inercia durante la operación, pero también lo suficientemente liviano como para responder rápidamente a cambios en la carga. Además, las barras conductoras deben tener una baja resistividad eléctrica para minimizar pérdidas por calor y mejorar la eficiencia energética.

Aspectos destacados del rotor

Otro punto importante es que el rotor no necesita conexiones externas de energía, ya que todas las corrientes que lo impulsan se generan internamente mediante inducción. Esto simplifica enormemente el diseño del motor y reduce el riesgo de fallos eléctricos. Sin embargo, esta característica también significa que el rotor siempre girará a una velocidad ligeramente inferior a la velocidad síncrona del campo magnético, fenómeno conocido como deslizamiento.

El deslizamiento es fundamental para el correcto funcionamiento del motor, ya que permite que el rotor genere suficiente torque incluso bajo cargas variables. Un deslizamiento excesivo, sin embargo, puede indicar problemas en el motor, como sobrecargas o defectos en las barras conductoras. Por lo tanto, monitorear este parámetro es esencial para garantizar un buen mantenimiento.

Tipos de rotores

Existen principalmente dos tipos de rotores utilizados en los motores eléctricos de inducción: los rotores de jaula de ardilla y los rotores bobinados. Cada uno tiene ventajas y desventajas que los hacen adecuados para diferentes aplicaciones.

Rotor de jaula de ardilla

El rotor de jaula de ardilla es el diseño más común y está presente en la mayoría de los motores eléctricos de inducción industriales. Consiste en barras conductoras dispuestas radialmente a lo largo del núcleo laminado, conectadas entre sí por anillos de cortocircuito en cada extremo. Esta configuración forma una estructura similar a una "jaula de ardilla", de ahí su nombre.

Este tipo de rotor es preferido por su simplicidad, fiabilidad y bajo costo. No requiere mantenimiento adicional ni conexiones eléctricas externas, lo que lo hace ideal para aplicaciones donde la durabilidad y la facilidad de uso son prioritarias. Además, los rotores de jaula de ardilla pueden manejar cargas variables sin problemas, gracias a su capacidad de ajustar automáticamente el torque según el nivel de deslizamiento.

Rotor bobinado

El rotor bobinado, también conocido como rotor de devanado, es menos común pero ofrece ciertas ventajas en situaciones específicas. En lugar de barras conductoras, este tipo de rotor utiliza devanados similares a los del estator, conectados a un circuito externo a través de colectores y cepillos. Esto permite controlar más precisamente las corrientes inducidas en el rotor, lo que puede mejorar el rendimiento en aplicaciones donde se requiere un alto grado de regulación del torque.

Sin embargo, el rotor bobinado es más complejo y costoso que el de jaula de ardilla, además de requerir más mantenimiento debido a los colectores y cepillos. Por ello, generalmente se reserva para aplicaciones especializadas, como motores síncronos o sistemas de transmisión de potencia crítica.

Rol de los cojinetes

Los cojinetes son componentes críticos entre las partes de un motor electrico de induccion, encargados de permitir el giro suave y eficiente del eje del rotor. Su función principal es reducir la fricción entre las superficies móviles y distribuir uniformemente las cargas mecánicas que actúan sobre el rotor. Existen varios tipos de cojinetes utilizados en motores eléctricos, incluyendo cojinetes de bolas, cojinetes de rodillos y cojinetes de agujas, cada uno adaptado a diferentes condiciones de operación.

La selección adecuada de cojinetes depende de factores como la velocidad de giro, la carga axial y radial, y las temperaturas operativas. Por ejemplo, los cojinetes de bolas son ideales para aplicaciones de alta velocidad con cargas moderadas, mientras que los cojinetes de rodillos son preferidos cuando las cargas radiales son elevadas.

Mantenimiento de los cojinetes

El mantenimiento de los cojinetes es vital para prolongar la vida útil del motor. La lubricación adecuada es una de las tareas más importantes, ya que previene el desgaste prematuro y reduce la fricción. Los cojinetes pueden lubricarse con grasas especiales o aceites, dependiendo del diseño del motor y las condiciones de trabajo. Además, es recomendable inspeccionar periódicamente los cojinetes en busca de signos de desgaste, ruido anormal o calentamiento excesivo.

Un fallo en los cojinetes puede tener consecuencias graves, desde vibraciones excesivas hasta daños irreparables en el rotor o el estator. Por ello, es fundamental seguir las instrucciones del fabricante y realizar revisiones regulares para detectar problemas antes de que se agraven.

Importancia del armazón o carcasa

El armazón o carcasa es la estructura externa que envuelve y protege todas las demás partes de un motor electrico de induccion. Fabricado generalmente en acero o aluminio, el armazón cumple múltiples funciones cruciales, desde proporcionar soporte estructural hasta aislar el motor de influencias externas como polvo, humedad y golpes físicos.

Una de las principales características del armazón es su diseño modular, que permite ensamblar fácilmente las distintas componentes del motor. También incluye aberturas estratégicas para facilitar la ventilación y disipación de calor, así como puntos de montaje para instalar el motor en equipos o maquinaria. En algunos casos, el armazón puede estar equipado con protectores adicionales, como tapas o rejillas, para mejorar su resistencia a ambientes hostiles.

Resistencia y durabilidad

La resistencia del armazón es especialmente relevante en aplicaciones industriales donde el motor puede estar expuesto a vibraciones intensas o impactos mecánicos. Para estas situaciones, se utilizan materiales reforzados y técnicas avanzadas de fabricación que garantizan la integridad estructural del motor incluso bajo condiciones extremas.

Además, el armazón juega un papel importante en la gestión térmica del motor. Algunos diseños incluyen aletas de enfriamiento integradas que aumentan la superficie de contacto con el aire ambiente, mejorando la disipación de calor y reduciendo el riesgo de sobrecalentamiento.

Funcionamiento del ventilador

El ventilador es un componente clave entre las partes de un motor electrico de induccion, encargado de mantener las temperaturas internas dentro de rangos seguros durante la operación. Debido a que los motores eléctricos generan calor como subproducto natural de su funcionamiento, es esencial eliminar dicho calor para evitar daños a los componentes sensibles, como los devanados del estator o las barras del rotor.

El ventilador puede ser incorporado directamente al eje del rotor o instalado de manera independiente, dependiendo del diseño del motor. En ambos casos, su tarea principal es forzar el flujo de aire fresco hacia las áreas críticas del motor, eliminando el calor acumulado. Esto se logra mediante la creación de una presión diferencial que impulsa el aire a través de canales específicos en el armazón.

Efectividad del sistema de enfriamiento

La efectividad del sistema de enfriamiento depende de varios factores, como la velocidad del ventilador, la cantidad de aire movido y la disposición de los canales de ventilación. En aplicaciones donde las temperaturas son particularmente elevadas, se pueden utilizar ventiladores más potentes o incluso sistemas de refrigeración líquida para asegurar un enfriamiento adecuado.

Es importante recordar que un sistema de enfriamiento deficiente puede reducir significativamente la vida útil del motor, ya que las altas temperaturas pueden deteriorar los materiales y causar fallas prematuras. Por ello, es crucial seleccionar un ventilador adecuado y mantenerlo en buen estado a través de revisiones regulares.

Componentes auxiliares

Además de las principales partes de un motor electrico de induccion, existen varios componentes auxiliares que contribuyen al correcto funcionamiento del sistema. Estos incluyen sensores de temperatura, interruptores térmicos, dispositivos de protección contra sobrecarga y sistemas de control electrónico.

Los sensores de temperatura, por ejemplo, monitorean continuamente las condiciones internas del motor y alertan al operador en caso de anomalías. Los interruptores térmicos, por su parte, desconectan automáticamente el motor si las temperaturas superan niveles seguros, evitando daños mayores. Finalmente, los sistemas de control electrónico permiten ajustar parámetros como la velocidad y el torque, optimizando el rendimiento del motor según las necesidades específicas de la aplicación.

Interacción entre estator y rotor

La interacción entre el estator y el rotor es el corazón del funcionamiento de un motor eléctrico de inducción. Cuando la corriente alterna fluye a través de los devanados del estator, se genera un campo magnético rotativo que penetra en el rotor, induciendo corrientes eléctricas en sus barras conductoras. Estas corrientes generan su propio campo magnético, que interactúa con el campo del estator para producir torque mecánico.

Esta interacción sigue el principio de inducción electromagnética descrito por Michael Faraday, donde un cambio en el flujo magnético a través de un conductor induce una fuerza electromotriz en él. La sincronización precisa entre el campo magnético del estator y las corrientes inducidas en el rotor es lo que permite al motor funcionar de manera eficiente y estable.

Mantenimiento de las partes fundamentales

El mantenimiento regular de las partes de un motor electrico de induccion es esencial para garantizar su rendimiento óptimo y prolongar su vida útil. Esto incluye inspecciones visuales, pruebas eléctricas, limpieza de componentes y reemplazo de piezas desgastadas. Al seguir un programa de mantenimiento preventivo, se pueden detectar y resolver problemas antes de que causemos fallos catastróficos.

Cada una de las partes mencionadas desempeña un papel único y esencial en el funcionamiento del motor eléctrico de inducción. Comprender su función y cómo interactúan entre sí es crucial para aprovechar al máximo las capacidades de este tipo de tecnología.
