Cuáles son las partes de un motor de abanico o turbofán moderno y su funcionamiento

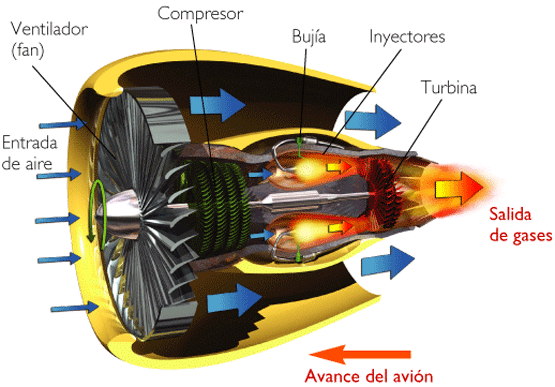

Partes principales de un motor de abanico

Un motor de abanico, también conocido como turbofán, es una máquina altamente sofisticada que combina tecnología avanzada con ingeniería precisa para proporcionar la propulsión necesaria en aeronaves modernas. Este tipo de motor está compuesto por varias partes de un motor de abanico, cada una de las cuales desempeña un papel crucial en su funcionamiento general. Comprender estas partes y cómo interactúan entre sí es fundamental para apreciar la eficiencia y el rendimiento del motor.

La primera parte destacable es el ventilador frontal, que se encuentra en la entrada del motor. Este gran ventilador tiene aspas diseñadas para mover grandes volúmenes de aire hacia adelante, lo cual es esencial para generar empuje. Además, este componente divide el flujo de aire en dos corrientes principales: una que entra directamente al núcleo del motor y otra que pasa por un bypass externo. Esta separación permite que el motor sea más eficiente y silencioso, ya que una mayor cantidad de aire circula por el bypass sin ser quemado.

Otra de las partes de un motor de abanico clave es el sistema de compresión, que consta de dos etapas fundamentales: el compressor axial y el compressor centrífugo. El primero aumenta la presión del aire comprimido progresivamente mediante una serie de etapas con aspas giratorias y estatorias, mientras que el segundo utiliza un diseño circular para comprimir aún más el aire antes de enviarlo a las cámaras de combustión. Estos compresores trabajan juntos para asegurar que el aire tenga la presión adecuada para la combustión óptima.

Función del ventilador frontal

El ventilador frontal es uno de los componentes más visibles y reconocibles de un motor de abanico. Su función principal es captar grandes cantidades de aire atmosférico y dirigirlas hacia el interior del motor. Este proceso no solo genera empuje directamente, sino que también facilita la operación del resto del sistema. Las aspas del ventilador están diseñadas aerodinámicamente para maximizar el flujo de aire y minimizar la resistencia, lo que resulta en un aumento significativo de la eficiencia energética.

Además, el ventilador desempeña un papel importante en la división del aire entrante en dos flujos distintos. Una pequeña fracción del aire es enviada al núcleo del motor, donde será comprimida, calentada y quemada junto con el combustible. Por otro lado, la mayor parte del aire es redirigida hacia el bypass externo, lo que contribuye a reducir el ruido y mejorar la economía de combustible del motor. Esta separación inteligente del flujo de aire es una característica distintiva de los motores de abanico modernos.

Es importante destacar que el diseño del ventilador ha evolucionado considerablemente con el tiempo. Los materiales utilizados, como aleaciones avanzadas y compuestos ligeros, permiten que las aspas sean más resistentes y livianas, mejorando tanto la durabilidad como el rendimiento del motor. Además, tecnologías como el control activo de vibraciones han sido implementadas para garantizar que el ventilador opere de manera estable incluso a velocidades extremadamente altas.

Características del bypass externo

El bypass externo es una de las innovaciones más importantes en el diseño de los motores de abanico modernos. Este sistema consiste en un conducto que rodea el núcleo central del motor, permitiendo que una gran cantidad de aire pase a través de él sin entrar en contacto con las cámaras de combustión. El propósito principal del bypass es aumentar la eficiencia del motor, ya que el aire que circula por esta vía no necesita ser comprimido ni quemado, lo que reduce significativamente el consumo de combustible.

El bypass externo también juega un papel crucial en la reducción del ruido generado por el motor. Al separar el flujo de aire primario (que pasa por el núcleo) del secundario (que circula por el bypass), se logra disminuir las turbulencias y las interacciones acústicas entre ambos flujos. Esto hace que los motores de abanico sean mucho más silenciosos en comparación con sus predecesores, lo cual es especialmente beneficioso durante el despegue y el aterrizaje en áreas urbanas.

En términos de diseño, el tamaño del bypass puede variar según el tipo de motor y su aplicación específica. Motores con un alto índice de bypass (ratio entre el aire que pasa por el bypass y el que entra al núcleo) tienden a ser más eficientes en términos de consumo de combustible, pero pueden tener menos capacidad para generar empuje específico. Por ello, los ingenieros deben encontrar un equilibrio óptimo dependiendo de las necesidades de la aeronave.

Rol del compressor axial

El compressor axial es una de las partes de un motor de abanico más complejas y críticas para su funcionamiento. Este componente está diseñado para aumentar gradualmente la presión del aire que entra en el motor mediante una serie de etapas. Cada etapa consiste en una fila de aspas rotativas seguida de una fila de aspas fijas llamadas estatorias, que ayudan a dirigir el flujo de aire hacia la siguiente etapa.

El objetivo principal del compressor axial es preparar el aire para su posterior uso en las cámaras de combustión. A medida que el aire pasa por cada etapa, su presión y densidad aumentan, lo que facilita una combustión más eficiente cuando se mezcla con el combustible. Este proceso es vital para garantizar que el motor funcione de manera óptima, ya que un aire bien comprimido permite obtener una mayor cantidad de energía del combustible quemado.

Diseño y funcionamiento del compressor axial

El diseño del compressor axial ha sido objeto de avances continuos en ingeniería aeroespacial. Los materiales utilizados, como aleaciones de titanio y otros metales resistentes, permiten que las aspas soporten las altas velocidades y temperaturas a las que están sometidas. Además, tecnologías como el control de borde de ataque y la optimización del perfil aerodinámico han mejorado significativamente la eficiencia de este componente.

Es importante mencionar que el compressor axial debe trabajar en perfecta sincronización con otras partes de un motor de abanico, como el ventilador frontal y el compressor centrífugo. Cualquier desajuste en su funcionamiento podría afectar negativamente el rendimiento global del motor. Por ello, los sistemas de monitoreo y control modernos supervisan constantemente el estado del compressor axial para garantizar su correcto funcionamiento.

Importancia del compressor centrífugo

El compressor centrífugo complementa al compressor axial en la tarea de comprimir el aire que entra en el motor. A diferencia del axial, que utiliza múltiples etapas lineales para aumentar gradualmente la presión, el compressor centrífugo emplea un diseño circular que impulsa el aire hacia afuera mediante fuerzas centrífugas. Este método es particularmente efectivo para alcanzar niveles adicionales de compresión justo antes de que el aire entre en las cámaras de combustión.

La importancia del compressor centrífugo radica en su capacidad para incrementar la presión del aire hasta niveles extremadamente altos, lo que mejora significativamente la eficiencia de la combustión. Este componente es especialmente útil en motores de alta potencia, donde se requiere una presión elevada para extraer la máxima cantidad de energía del combustible. Además, su diseño compacto y robusto lo hace ideal para aplicaciones donde el espacio es limitado.

Como ocurre con otras partes de un motor de abanico, el compressor centrífugo debe ser cuidadosamente diseñado y fabricado para resistir las condiciones extremas del entorno operativo. Las altas temperaturas y velocidades implican que los materiales utilizados deben ser extremadamente resistentes y duraderos. En consecuencia, los ingenieros han desarrollado soluciones innovadoras, como recubrimientos térmicos y diseños optimizados para maximizar la vida útil de este componente.

Operación de las cámaras de combustión

Las cámaras de combustión son el corazón del motor de abanico, ya que es aquí donde se produce la combustión del aire comprimido y el combustible. Estas cámaras están diseñadas para asegurar una quema eficiente y completa del combustible, lo que resulta en una liberación máxima de energía en forma de calor y gases en expansión. Este proceso es esencial para generar el empuje necesario que propulsa la aeronave.

El diseño de las cámaras de combustión varía según el tipo de motor y su aplicación específica. Sin embargo, todos los diseños tienen en común la necesidad de mantener una temperatura y presión óptimas para la combustión. Esto se logra mediante el uso de materiales avanzados que pueden resistir las altas temperaturas generadas durante el proceso, así como mediante la implementación de sistemas de enfriamiento que protegen las paredes internas de la cámara.

Además, las cámaras de combustión deben estar equipadas con mecanismos precisos para controlar la mezcla de aire y combustible, asegurando que la relación sea siempre la adecuada para una combustión eficiente. Estos sistemas de control son cruciales para evitar problemas como la inflamación prematura o la producción excesiva de emisiones contaminantes.

Proceso de mezcla de aire y combustible

El proceso de mezcla de aire y combustible dentro de las cámaras de combustión es uno de los aspectos más delicados del funcionamiento del motor. Este proceso debe ser cuidadosamente controlado para garantizar una quema uniforme y completa, lo que maximiza la eficiencia energética y minimiza las emisiones contaminantes.

El aire comprimido proveniente de los compresores axial y centrífugo es dirigido hacia las cámaras de combustión, donde se mezcla con el combustible inyectado a través de boquillas precisamente diseñadas. La relación entre el aire y el combustible es ajustada dinámicamente dependiendo de las condiciones de vuelo, lo que permite al motor adaptarse a diferentes altitudes y velocidades.

Tecnologías avanzadas, como la inyección de combustible por chorros y la ignición pilotada, han sido implementadas para mejorar la precisión de este proceso. Estas tecnologías no solo mejoran la eficiencia del motor, sino que también reducen significativamente las emisiones de gases nocivos como dióxido de carbono y óxidos de nitrógeno.

Funcionamiento de las turbinas

Las turbinas son unas de las partes de un motor de abanico más impresionantes desde el punto de vista técnico. Estas componentes están diseñadas para extraer energía de los gases calientes expandidos que salen de las cámaras de combustión y utilizarla para impulsar los compresores y el ventilador frontal. El funcionamiento de las turbinas es fundamental para mantener el ciclo continuo de operación del motor.

Las turbinas consisten en una serie de etapas, cada una formada por filas de aspas móviles y fijas. A medida que los gases calientes pasan a través de estas etapas, transfieren parte de su energía cinética a las aspas móviles, haciendo que giren y accionen los ejes conectados a los compresores y al ventilador. Este proceso es extremadamente eficiente gracias a los materiales avanzados utilizados en la fabricación de las turbinas, los cuales permiten resistir las altas temperaturas y velocidades involucradas.

Es importante destacar que el diseño de las turbinas ha evolucionado considerablemente con el tiempo. Innovaciones como las aspas de doble contorno y los recubrimientos térmicos han mejorado significativamente la resistencia y durabilidad de estos componentes. Además, los sistemas de enfriamiento integrados aseguran que las turbinas puedan operar de manera segura incluso en condiciones extremas.

Extracción de energía en los rotores

La extracción de energía en los rotores es uno de los procesos más críticos en el funcionamiento de un motor de abanico. Los rotores, que forman parte integral de las turbinas, están diseñados para transferir eficientemente la energía de los gases calientes a los ejes que accionan los compresores y el ventilador. Este proceso es fundamental para mantener el equilibrio energético del motor.

Cada rotor está compuesto por múltiples etapas, cada una de las cuales contribuye a la extracción de energía. Las etapas iniciales se encargan de extraer la mayor cantidad posible de energía, mientras que las etapas posteriores aseguran que cualquier energía residual sea aprovechada al máximo. Este diseño eficiente permite que el motor mantenga un alto nivel de rendimiento incluso bajo cargas pesadas.

Además, los rotores están equipados con sistemas avanzados de control que ajustan dinámicamente su velocidad y torque dependiendo de las condiciones de vuelo. Estos sistemas garantizan que el motor opere siempre en su punto óptimo de eficiencia, maximizando el rendimiento y minimizando el consumo de combustible.

Diseño de la boquilla de escape

La boquilla de escape es la última de las partes de un motor de abanico en contacto directo con los gases calientes producidos durante la combustión. Su función principal es canalizar estos gases hacia el exterior del motor a alta velocidad, generando el empuje necesario para propulsar la aeronave. El diseño de la boquilla es crucial para maximizar la eficiencia de este proceso.

Existen varios tipos de boquillas de escape, cada uno diseñado para cumplir con requisitos específicos. Las boquillas convergentes, por ejemplo, están diseñadas para aumentar la velocidad de los gases expulsados, mientras que las boquillas convergentes-divergentes permiten alcanzar velocidades supersonicas en ciertas aplicaciones. El tipo de boquilla utilizado depende de factores como la velocidad de vuelo deseada y las condiciones ambientales.

Además, las boquillas modernas están equipadas con tecnologías avanzadas para reducir el ruido y las emisiones. Estas tecnologías incluyen diseños de difusión acústica y sistemas de inyección de aire frío, que ayudan a mitigar el impacto ambiental del motor. Gracias a estas innovaciones, los motores de abanico modernos son mucho más silenciosos y limpios que sus antecesores.

Generación de empuje en el motor

La generación de empuje es el propósito fundamental de un motor de abanico. Este proceso comienza con la captura de aire por el ventilador frontal y culmina con la expulsión de gases calientes a alta velocidad a través de la boquilla de escape. Cada una de las partes de un motor de abanico desempeña un papel crucial en este proceso, desde la compresión del aire hasta la combustión y la extracción de energía.

El empuje generado por un motor de abanico proviene tanto del aire que pasa por el núcleo como del que circula por el bypass externo. Esta combinación permite que el motor sea altamente eficiente en términos de consumo de combustible y rendimiento. Además, la capacidad del motor para adaptarse dinámicamente a diferentes condiciones de vuelo asegura que siempre opere en su punto óptimo de eficiencia.

Entender las partes de un motor de abanico y cómo interactúan entre sí es esencial para apreciar la complejidad y la ingeniería detrás de estos motores modernos. Desde el ventilador frontal hasta la boquilla de escape, cada componente está diseñado y optimizado para garantizar un rendimiento excepcional y un impacto ambiental mínimo.
